Comprendre l'alimentation du fil dans le soudage laser

La technologie d'alimentation en fil dans le soudage au laser est un composant clé pour obtenir un soudage de haute qualité. En sélectionnant raisonnablement un matériau métallique, un diamètre, une méthode d'alimentation en fil et en contrôlant avec précision la vitesse d'alimentation du fil, l'efficacité du soudage et la qualité des articles peuvent être efficacement améliorées. Le suivant détaille le principe de travail de la mangeoire en fil, la sélection des fils, la vitesse d'alimentation du fil et d'autres points techniques.

1. Principe de travail de l'alimentation en fil

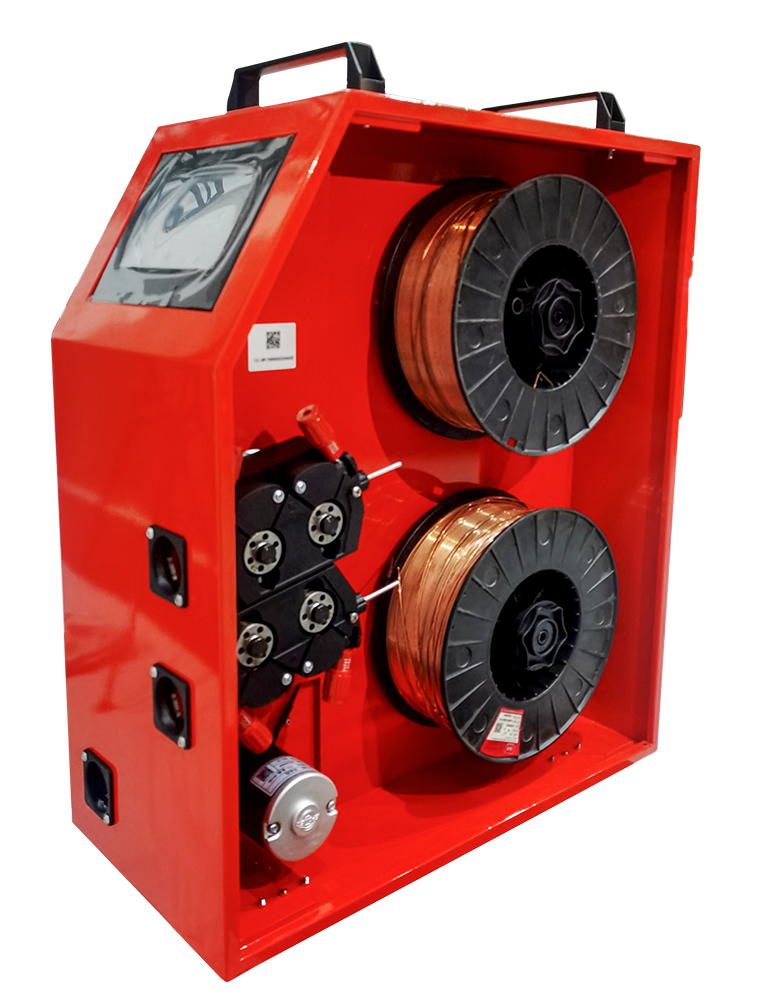

Le mangeoire de fil est un appareil spécialement utilisé pour livrer du fil de soudage à la zone de soudage au laser. Son processus de travail comprend les principaux liens suivants:

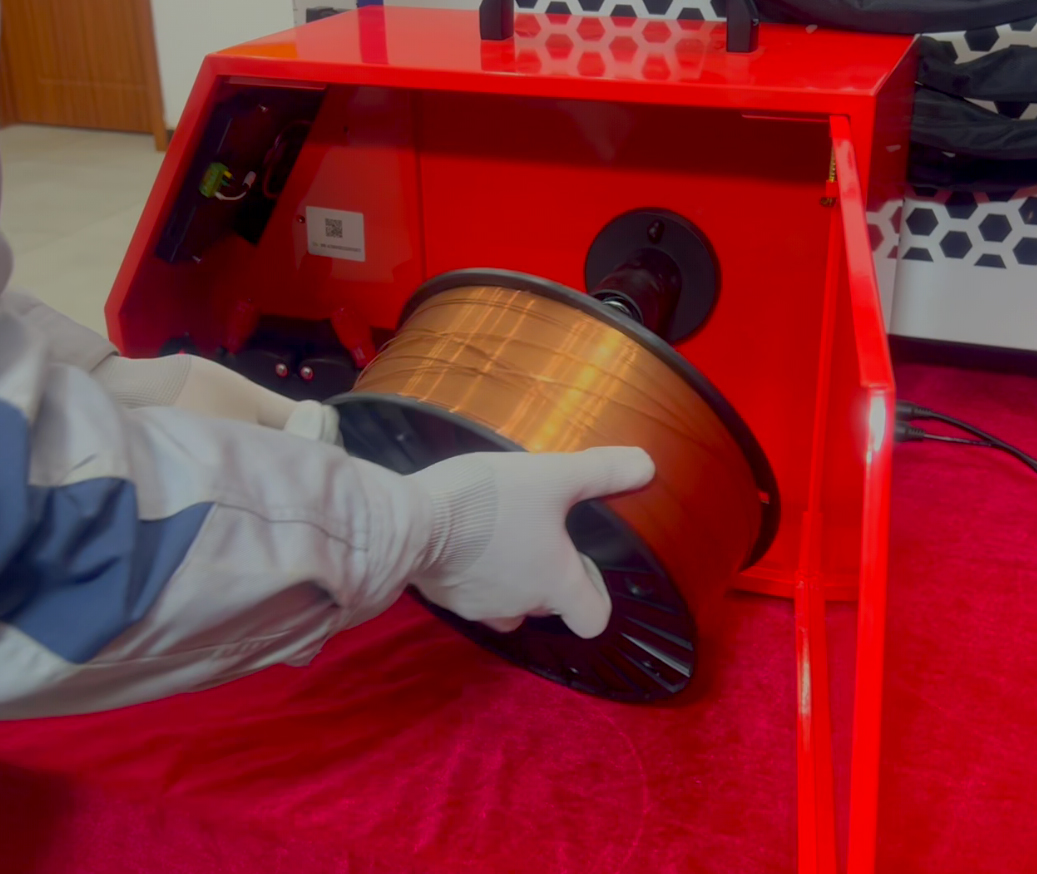

Moteur d'alimentation en fil:Le mangeoire de fil conduit le système d'alimentation du fil à travers le moteur pour pousser le fil de soudage dans le pistolet de soudage.

Tube d'alimentation en fil:Le mangeur de fil alimente le fil de soudage dans le pistolet de soudage à travers un tuyau de livraison mince. Le tube d'alimentation en fil est généralement conçu sous une forme incurvée pour garantir que le fil de soudage peut être alimenté en douceur.

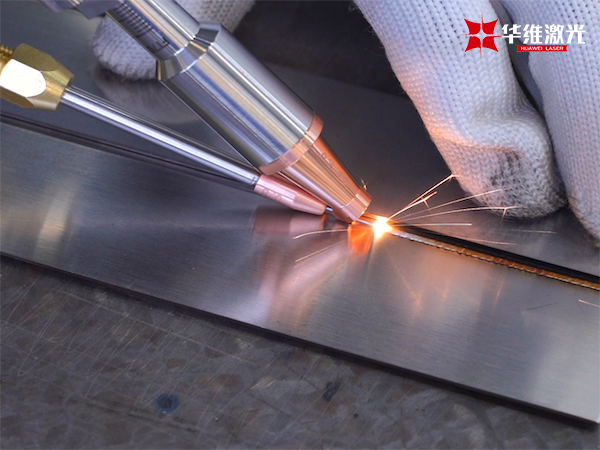

Buzle de fil:Le fil de soudage délivré au pistolet de soudage entre dans la zone de soudage du faisceau laser à travers la buse et agit sur la partie de soudage avec le faisceau laser.

Le système d'alimentation en fil doit généralement travailler de manière synchrone avec l'équipement de soudage au laser pour assurer la livraison précise du fil de soudage et l'irradiation efficace du faisceau laser, garantissant ainsi la stabilité de la piscine fondue et la qualité de l'articulation soudée.

2. Sélection de matériaux de fil de soudage

La sélection du matériau métallique de soudage affecte directement la qualité du soudage et la résistance aux articulations. Différents matériaux de base nécessitent différents types de fil de soudage pour garantir les performances du joint soudé. Les matériaux de fil de soudage commun comprennent le fil de soudage en acier inoxydable, le fil de soudage en alliage en aluminium, le fil de soudage en cuivre, etc. Les facteurs suivants doivent être pris en compte lors de la sélection:

Assorminement du matériau de base:La composition chimique du fil de soudage doit correspondre au matériau de base pour éviter les défauts de soudage en raison de l'incompatibilité des matériaux.

Exigences de propriété mécanique:Les propriétés mécaniques (telles que la résistance, la dureté, etc.) du matériau métallique de soudage doivent répondre aux exigences de demande pour garantir que le joint a une résistance suffisante.

Résistance à la corrosion et résistance à haute température: Pour les pièces utilisées dans certains environnements spéciaux, la résistance à la corrosion et la résistance à haute température du fil de soudage doivent également répondre aux normes pertinentes.

3. Sélection du diamètre du fil

La taille du diamètre du fil affecte directement la quantité de remplissage, le contrôle de la piscine fondu et la vitesse de soudage du soudage. La plage de diamètre du fil commun se situe généralement entre 0,8 mm et 2,4 mm, et la sélection spécifique dépend des facteurs suivants:

L'épaisseur du matériau parent: le soudage à la plaque mince utilise généralement un fil plus fin (tel que 0,8 mm ou 1,0 mm) pour contrôler avec précision la piscine fondue, tandis que les plaques épaisses nécessitent un fil plus épais (comme 1,6 mm ou 2,0 mm) pour fournir un matériau de remplissage suffisant.

Position de soudage:Pour les joints de soudage horizontaux ou suspendus, les fils plus fins sont plus faciles à contrôler la piscine fondée et à réduire les défauts de soudage provoqués par des pools foncières excessifs.

Pouvoir de soudage:Un système laser plus puissance peut être adapté à un fil plus épais pour fournir plus de métal de remplissage pour répondre aux exigences de soudage à haute résistance.

Le choix du bon diamètre du fil aide à améliorer l'efficacité du soudage, à réduire les défauts de soudage et à garantir la qualité de l'articulation soudée.

4. Comment alimenter le fil dans le pistolet de soudage

Le fil est généralement introduit dans le pistolet de soudage à travers le tube d'alimentation en fil de la mangeoire en fil. Le processus d'alimentation du fil de soudage dans le pistolet de soudage est très précis, et il y a généralement plusieurs façons:

Système d'alimentation en fil mécanique:Le fil de soudage est entraîné dans le tube d'alimentation du fil par le moteur et la roue d'entraînement, puis le fil de soudage est introduit dans la zone de soudage laser à travers le système de guidage.

Système d'alimentation en fil pneumatique:Le gaz (comme l'azote ou l'air comprimé) est utilisé pour pousser le fil de soudage le long du tube d'alimentation du fil. Cette méthode est relativement simple, mais elle nécessite un contrôle précis du flux d'air pour empêcher le fil de soudage de détourner ou de se coincer.

Le processus d'alimentation du fil doit garantir que le fil de soudage est lisse, ininterrompu et n'interfère pas avec d'autres composants. La conception du pistolet de soudage a généralement un dispositif de guidage pour assurer l'amarrage précis du fil de soudage avec le faisceau laser.

5. Contrôle de vitesse d'alimentation en fil

La vitesse d'alimentation du fil est l'un des paramètres clés du soudage au laser. La sélection de la vitesse d'alimentation du fil doit tenir compte de la puissance du laser, de la vitesse de soudage, du diamètre du fil et de la taille de la piscine fondue. Habituellement, la vitesse d'alimentation du fil doit être synchronisée avec la vitesse du soudage au laser pour garantir que le fil de soudage peut être introduit dans la piscine fondue à un rythme régulier.

Vitesse d'alimentation en fil excessive:Peut provoquer trop de métal de remplissage, augmenter le pool fondu de l'articulation trop grand ou trop rempli, ce qui peut entraîner des défauts de soudage.

Trop de fil d'alimentation du fil:Il peut entraîner un fil de soudage insuffisant, une piscine trop petite en fusion, une résistance insuffisante de l'articulation de soudage et même un soudage incomplet.

Afin de contrôler avec précision la vitesse d'alimentation du fil, les mangeoires de fil modernes sont généralement équipées de systèmes de contrôle de haute précision, qui peuvent automatiquement ajuster la vitesse d'alimentation du fil en fonction de la rétroaction en temps réel du processus de soudage (tel que la puissance du laser, la vitesse de soudage, la température de la piscine fondue, etc.) pour assurer la stabilité et la haute qualité du processus de soudage.

Si vous souhaitez en savoir plus sur la technologie de soudage laser et les solutions d'alimentation en fil, veuillez contacter le laser Huawei. Le laser Huawei se concentre sur la recherche et le développement et l'application de la technologie de soudage laser, fournissant un support technique complet et des services personnalisés pour aider les entreprises à améliorer la technologie de soudage et l'efficacité de la production.
