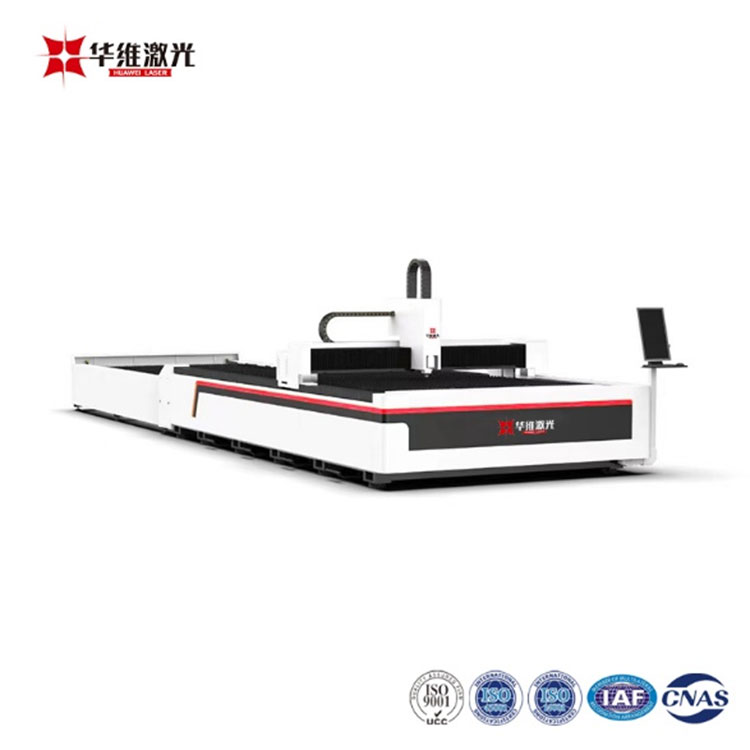

Le rôle des engrenages et des racks dans les machines de coupe laser

Dans l'équipement de coupe laser, le système d'équipement et de rack sert de composant de transmission de base, jouant un rôle décisif dans la précision et la stabilité du mouvement. Grâce à un maillage précis, il transfère la puissance pour obtenir un contrôle coordonné multi-axe de la tête de coupe, assurant l'efficacité et la précision des processus de coupe laser.

Principes et fonctions

Mécanisme de transmission de précision

Les engrenages transmettent le couple via l'engagement des dents, offrant une efficacité de transmission élevée (> 98%) et des rapports d'équipement précis. Cela permet un réglage précis de la vitesse et du couple, entraînant la tête de coupe pour effectuer des mouvements complexes de l'axe x / y / z pour l'usinage au niveau micron (± 0,01 mm).

Caractéristiques structurelles du rack

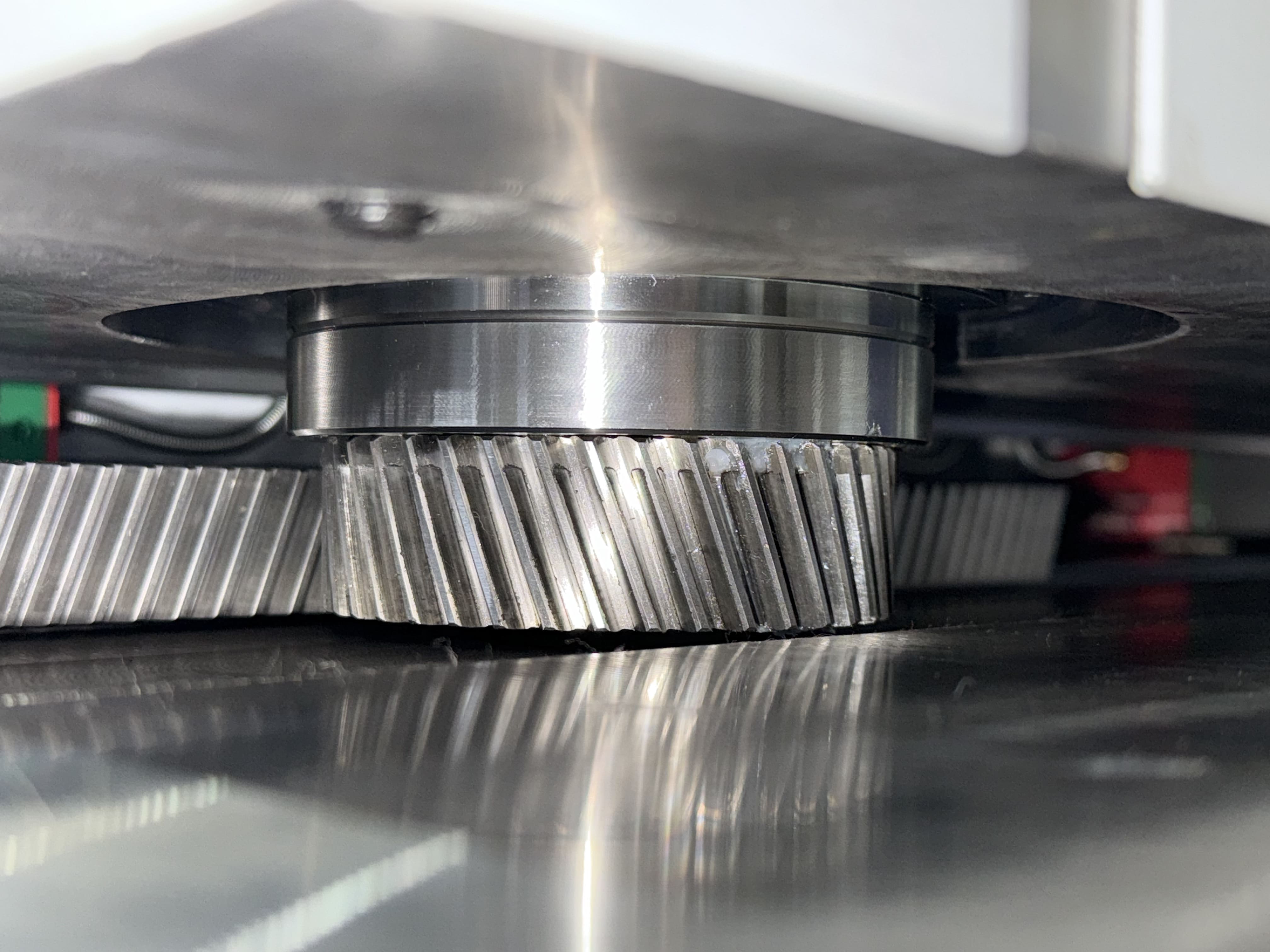

Les racks présentent des profils dentaires linéaires, équivalents aux engrenages cylindriques avec des cercles de pas infinis. Les coupeurs laser utilisent couramment des supports droits ou hélicoïdaux. Les racks hélicoïdaux, avec leur rapport de contact plus élevé (> 30% d'amélioration), la transmission plus lisse et les niveaux de bruit plus faibles (<65 dB), sont préférés pour les applications à grande vitesse et à haute précision.

Avantages clés de l'industrie

Positionnement multi-axe: le fonctionnement collaboratif des racks et des servomoteurs atteint une précision de positionnement de ± 0,01 mm.

Réponse dyamique élevée: la conception optimisée de la boîte de vitesses prend en charge l'accélération 2G pour les vitesses de coupe 200 m / min.

Capacité de charge améliorée: L'engagement des dents hélicoïdales augmente la zone de contact, réduisant la charge à dents à dents de 15 à 20% et prolongeant la durée de vie des composants à 20 000 heures.

Directives de maintenance

Inspection de l'assemblage: Assurez la tolérance à l'alignement des engins ≤0,02 mm avec des modèles de contact uniformes.

Contrôle du dégagement: maintenir le contrecoup à 0,05-0,08 mm; L'opération de renversement zéro est interdite.

Gestion de la lubrification: utilisez la graisse de vitesse ISO VG220 avec réapprovisionnement toutes les 500 heures de fonctionnement.

Mesures de sécurité: installer des revêtements protecteurs classés IP54 pour les engrenages exposés; Évitez le contact pendant le fonctionnement.

Détection des défauts: arrêt immédiat requis pour les vibrations anormales (> amplitude de 50 μm) ou le bruit (> 75 dB).
